1、电磁阀

电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

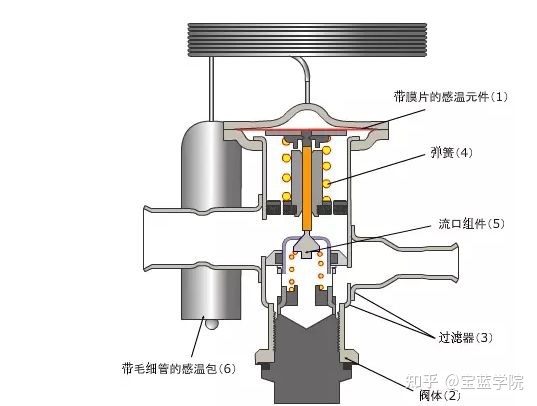

2、热力膨胀阀

热力膨胀阀是通过控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。热力膨胀阀实现冷凝压力至蒸发压力的节流,同时控制制冷剂的流量;它的体积虽小,但作用巨大,它的工作好坏,直接决定整个系统的工作质量,以最佳的方式给蒸发器供液,保证蒸发器出口制冷剂蒸汽的过热度稳定,感温包必须与压缩机的吸气管良好的接触感应压缩机的吸气温度。

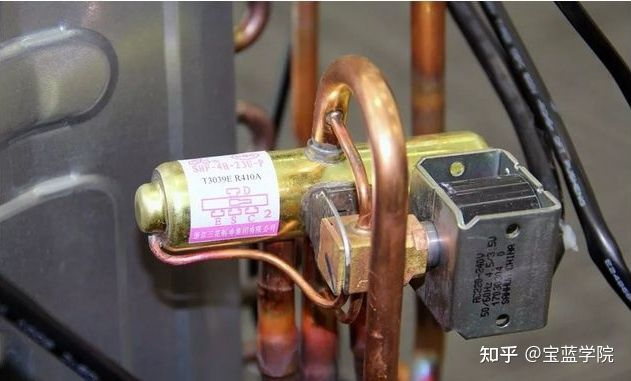

3、四通阀

四通阀,液压阀术语,是具有四个油口的控制阀。四通阀是制冷设备中不可缺少的部件,其工作原理是,当电磁阀线圈处于断电状态,先导滑阀在右侧压缩弹簧驱动下左移,高压气体进入毛细管后进入右端活塞腔,另一方面,左端活塞腔的气体排出,由于活塞两端存在压差,活塞及主滑阀左移,使排气管与室外机接管相通,另两根接管相通,形成制冷循环。

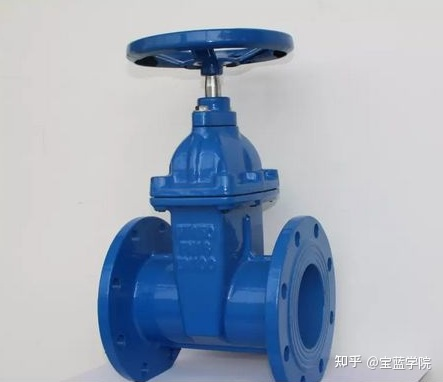

4、闸阀

闸板作启闭件并沿阀座轴线垂直方向移动,以实现启闭动作的阀门。闸阀只能全开和全关,启闭件是闸板,运动方向与流体方向相垂直,方形工字闸阀两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,介质温度不高时为2°52‘。改善闸阀的工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。





5、蝶阀

蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。蝶阀分类有:手柄蝶阀、涡轮蝶阀、气动蝶阀、电动蝶阀等。

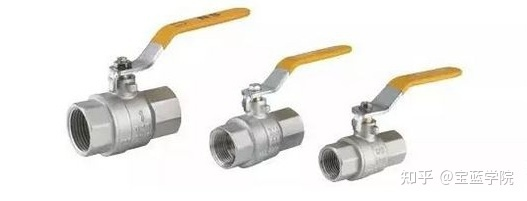

6、球阀

球阀指的是用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启闭动作的阀门。标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕方工球阀作轴线作旋转运动的阀门。利用亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。

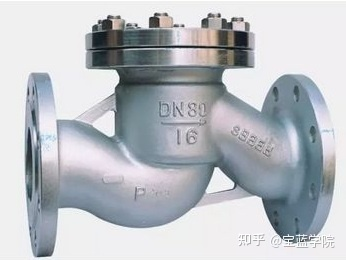

7、止回阀

止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水的底阀也属于止回阀类。锻钢止回阀有二种体盖连接设计形式:第一种是体盖螺栓连接锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修;第二种体盖全焊密封锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封,优点是无泄漏。

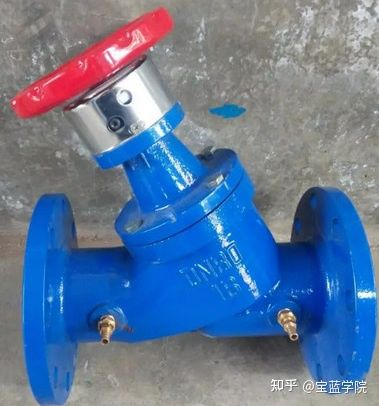

8、平衡阀

平衡阀是在水力工况下,起到动态、静态平衡调节的阀门,为一种特殊功能的阀门。在某些行业中,由于介质(各类可流动的物质)在管道或容器的各个部分存在较大的压力差或流量差,为减小或平衡该差值,在相应的管道或容器之间安设平衡阀,用以调节两侧压力的相对平衡,或通过分流的方法达到流量的平衡。

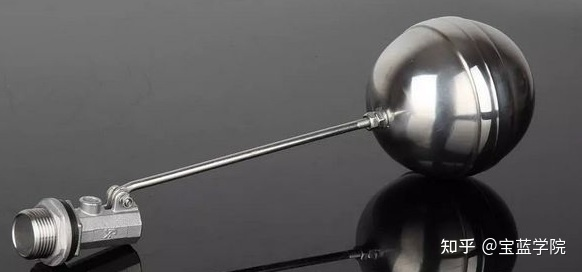

9、浮球阀

浮球阀是由曲臂和浮球自动控制水塔或水池的液面,其保养简单,灵活耐用,液位控制准确度高,水位不受水压干扰且开闭紧密不漏水。

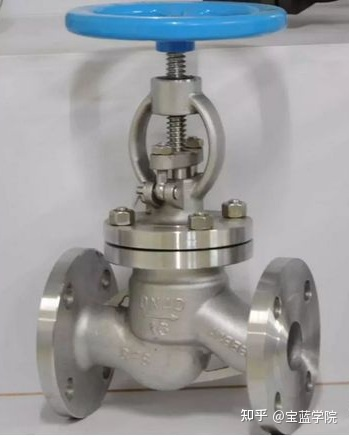

10、截止阀

截止阀(stop valve、GlobeValve),又称截门阀,属于强制密封式阀门,是使用最广泛的一种阀门之一。截止阀依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,因只许介质单向流动,所以安装时有方向性。截止阀可分为直流式截止阀、角式截止阀、柱塞式截止阀、上螺纹阀杆截止阀、下螺纹阀杆截止阀等,它们具有耐用、开启高度不大、制造容易、维修方便,不仅适用于中低压,而且适用于高压的特点。

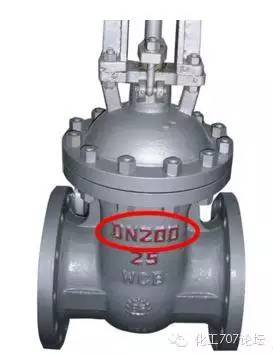

阀门上DN的含义






DN是指阀门的公称通径,一般后面会加一个数字,如公称通径250mm,应标志为DN250。这个数字与端部的连接件的孔径或外径(单位为mm)等特征尺寸直接相关。在通常情况下,阀门的通道直径与公称尺寸是一样的,但当阀体采用管焊结构或者与之相连接的管道为用标准钢管法兰连接的情况下,阀门的实际通道直径并不等于公称尺寸DN的数值。

阀门上WCB的含义





WCB在阀门上写是表示阀体材料,阀门别的部件可能是别的材料。WCB指的是ASTM A216中的WCB级别,是碳素钢铸件( W—可焊接的:welding 的第一个字母,表示材料的焊接性能良好;C—铸钢:cast steel的第一个字母;B—钢材的机械性能为B级)合起来就是:机械性能为B级的可焊铸钢件。是普通的碳钢,相当于25或35碳钢。

阀门上的PN的含义





PN是指阀门的公称压力,其后紧跟的整数数字组成。在我国,涉及公称压力时,为了明确起见,通常给出计量单位,以“MPa”表示。例如PN100表示公称压力为10Mpa,也就是100Kgf/cm2

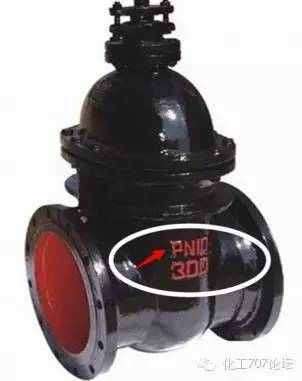

有时候也将公称压力标注在下图位置




阀门的标识要点:

1.除另有说明外,美标的阀门按API600。API6D或MSS SP-25,国标的阀门按G/T 12220标准具有永久性的标识,标识上应包括铸造熔炼的炉号或制造厂的铸造标记。

2.标牌上应牢固地固定在阀门的明显部位,其内容必须整齐、正确、并应符合GB/T 13306的规定,其材料应用不锈钢、铜合金及铝合金制造生产。

3.只有在阀体上施加所要求的标记不可行时,可将标记施加在铭牌上,然而,表示阀门的流动方向的标注必须标记在阀体上,这一点无论是什么标准的阀门都是一样。

4.用于色标和标记的涂料不得含有任何有害金属或金属盐,比如锌、铅、硫、铜、锡、氯化物等等在热态时候可引起腐蚀的物质,且涂料应能抗盐水,热带环境或类似情况的腐蚀。

5.对难以标记的小尺寸物件,应用不锈钢丝栓不锈钢标牌的方法来标注。

6.关于铭牌上刻印的标志,一般为型号、材质、压力、标准、适用温度、使用介质、生产日期,都是不可缺少的。以方便检修更换时采购。



标识的标记方法:

1.阀体采用铸造或压铸方法成形的,其标志与阀体同时铸造或压铸在阀体上。

2.当阀体外形由模锻方法成形的,其标志除与阀体同时模锻或压铸成形外,也可采用压印的方法标志在阀体上。当阀体外形采用锻件加工,钢管或钢板卷制焊接成形的,其标志除采用压印的方法形成外,也可采用其他不影响阀体性能的其他方法。



标识的标记式样

公称尺寸数值标注,压力代号或工作压力代号,流向标志,公称尺寸数值标注的压力代号上方。



标识的标记位置

1.标志的内容,一般标注在阀体容易观看的部位。标记应尽可能标注在阀体垂直中心线的中控位置。

2.当标志内容在阀体的一个面上标注位置不够时,可标注在阀体中控位置的另一个面上。

3.标志应明显,清晰,排列整齐。



标识标记尺寸

1.铸造标志标记尺寸,字体及箭头的排布,字体及箭头的尺寸来排,并应制成凸出的剖面。

2.压印标志尺寸,箭头尺寸由设计图样规定。

3.每一个产品标志的字体号,亦可根据具体产品外形大小由设计图样规定。



标牌的认识

标牌通常固定在阀体,法兰或者手轮上,标牌的数据比较全,反映了阀门基本特性。各种不同的阀门,标牌给出的内容也不同。



阀门的涂漆

1.铸铁,碳素钢,合金钢材料的阀门,外表面应涂漆出厂,阀门内外表面可使用满足的喷塑工艺代替。

2.涂漆层应耐久,美观,并保证标志明显清晰。使用能满足使用温度,无毒,无污染的漆。

3.手轮零件的涂漆层按合同规定或企业标准。

4.铜合金材质阀门的承压壳体表面不涂漆。

5.耐酸钢,不锈钢材质阀门承压壳体表面不涂漆,如果合同规定要求涂漆,按照合同要求涂漆。

6.阀门驱动装置的涂漆:手动齿轮传动机构,其表面的涂漆颜色,阀门驱动装置(气动,电动,液动)涂漆的颜色一般按企业标准的规定,当用户订货合同有要求时,按用户指定的颜色。
